Présentation du NAS
Le but de cet article est de présenter un exemple de NAS DIY pour une utilisation domestique.
Il sera comparé à un NAS Synology DS920+.
Mise à jour : NAS DIY 2024.
1) Composants NAS DIY
Avant de construire ce NAS, j’envisageais d’acheter un Synology DS920+ pour remplacer mon vieux DS215+.
Mon DS215+ étant en fin de vie, il reçoit très peu de mises à jour et aucunes nouvelles fonctionnalités.
Bien que les NAS Synology offrent beaucoup de fonctionnalités, on peut très vite se sentir brider par le matériel et l’OS propriétaire.
Ce NAS DIY offrira de plus grandes possibilités d’évolution comme pouvoir Changer l’OS, Faire évoluer ses composants ou Migrer ses composants vers un boitier ayant plus de baies.

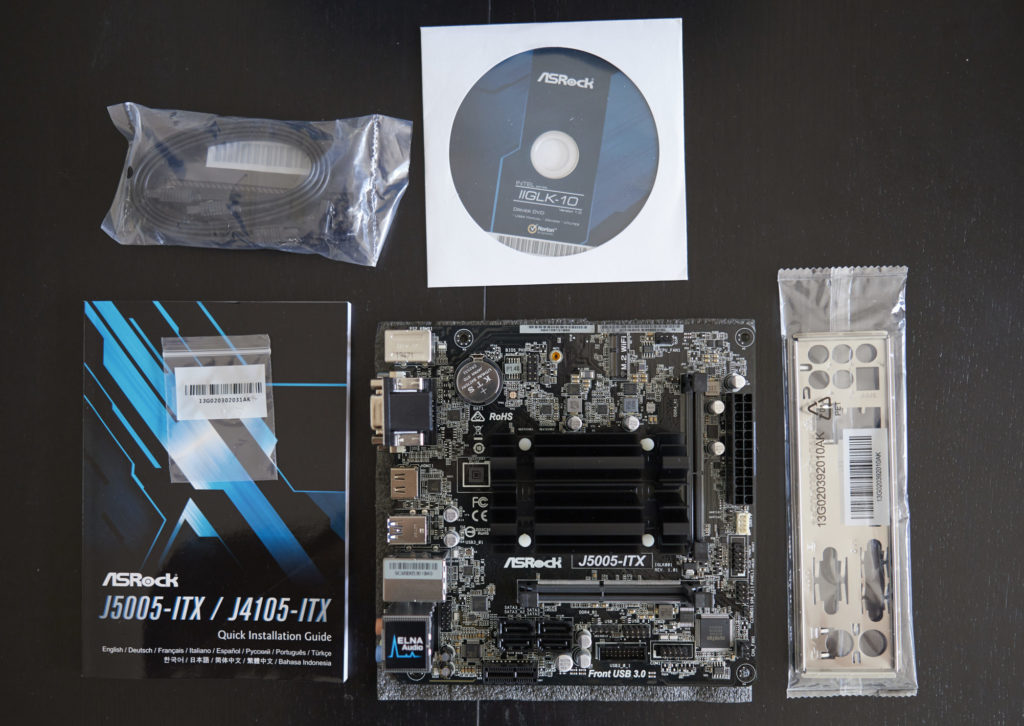

1.1) Carte mère
ASRock J5040-ITX :
- Intel Pentium J5040
- 2 emplacements DDR4 SO-DIMM
- 1 LAN Gigabit 1000 Mb/s Realtek
- 4 SATA3 6.0 Go/s
- 1 PCI Express 2.0 x1
- 4 USB 3.1 Gen1 (dont 2 en façade en fonction du boitier)
- 5 USB 2.0 (dont 3 en façade en fonction du boitier)
- HDMI et DVI-D
- Format Mini-ITX
Important :
Contrairement à ce que dit la fiche technique et le site du constructeur, cette Carte Mère supporte plus de 8 GB de RAM.
(Elle tourne avec 2 x 8 GB sur TrueNAS Core 12).

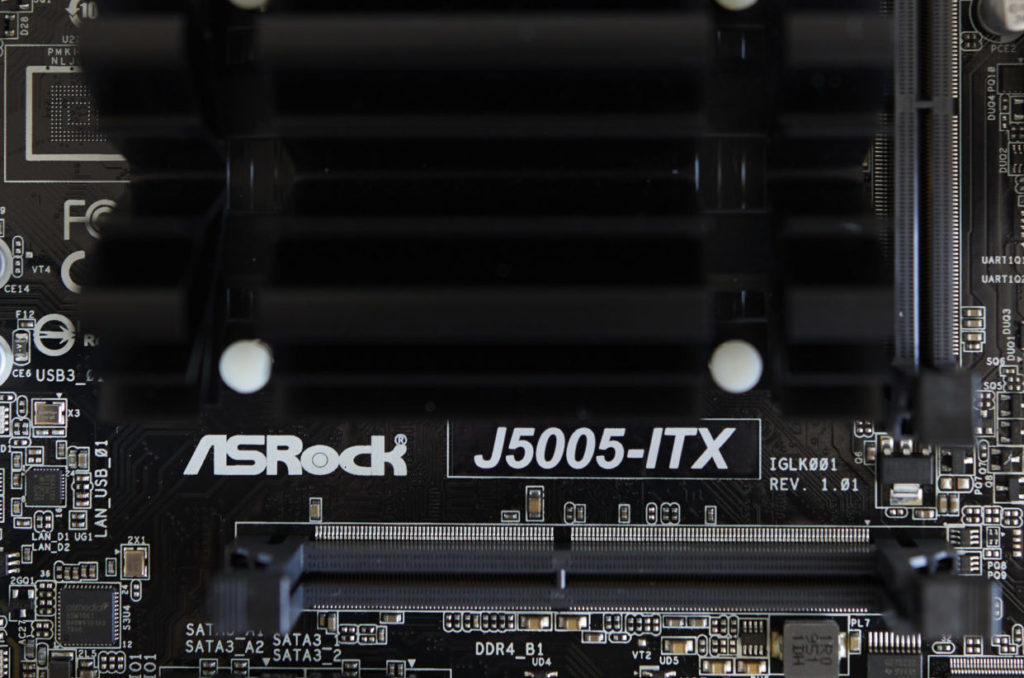

1.2) Processeur
La carte mère ASRock J5040-ITX intègre un CPU basse consommation qui lui permet de se contenter d’un refroidissement passif.
Intel Pentium Silver J5040 :
- 4 Cœurs
- 2,0 GHz à 3.20 GHz
- PDT 10W
- Virtualisation Intel VT-x et VT-d

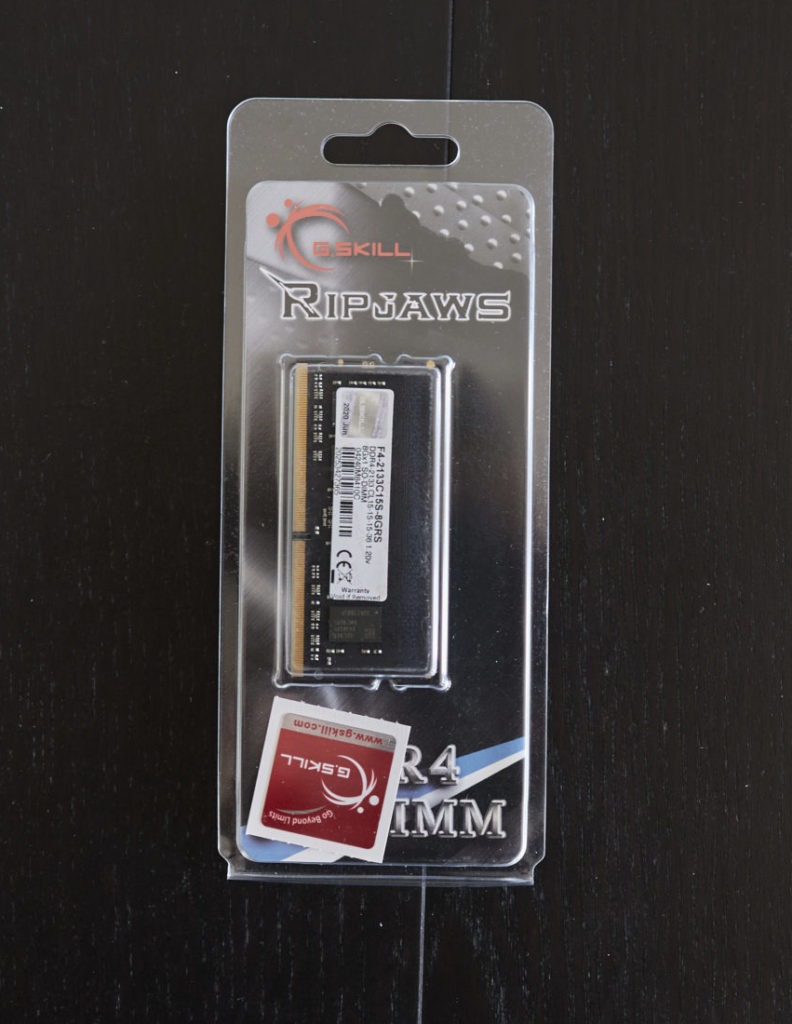

1.3) Mémoire
G.SKILL F4-2133C15S-8GRS :
- 8 GB
- DDR4 2133 MHz
- SO-DIMM
- Non-ECC
Si vous comptez installer TrueNAS Core (Anciennement FreeNAS), le minimum recommandé est 8 GB de RAM.
Si vous comptez faire de la virtualisation, il faudra prévoir une seconde barrette de 8 GB pour passer à 16 GB.

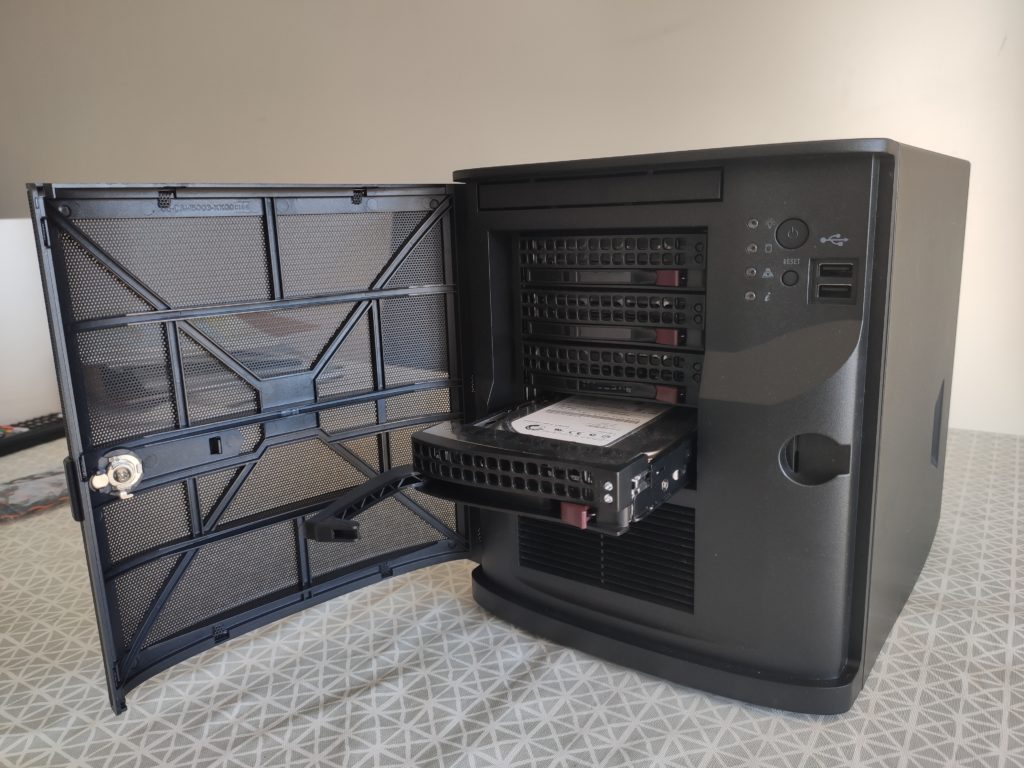

1.4) Boitier NAS Hot Swap
Supermicro CSE-721TQ-250B :
- 4 x 3.5″ Hot-Swap
- 2 x 2.5″ en interne
- 2 USB 2.0 en façade
- Format Mini-ITX
- H/L/P : 240mm x 210mm x 279mm
- Alimentation 250W 80 Plus Bronze (incluse)

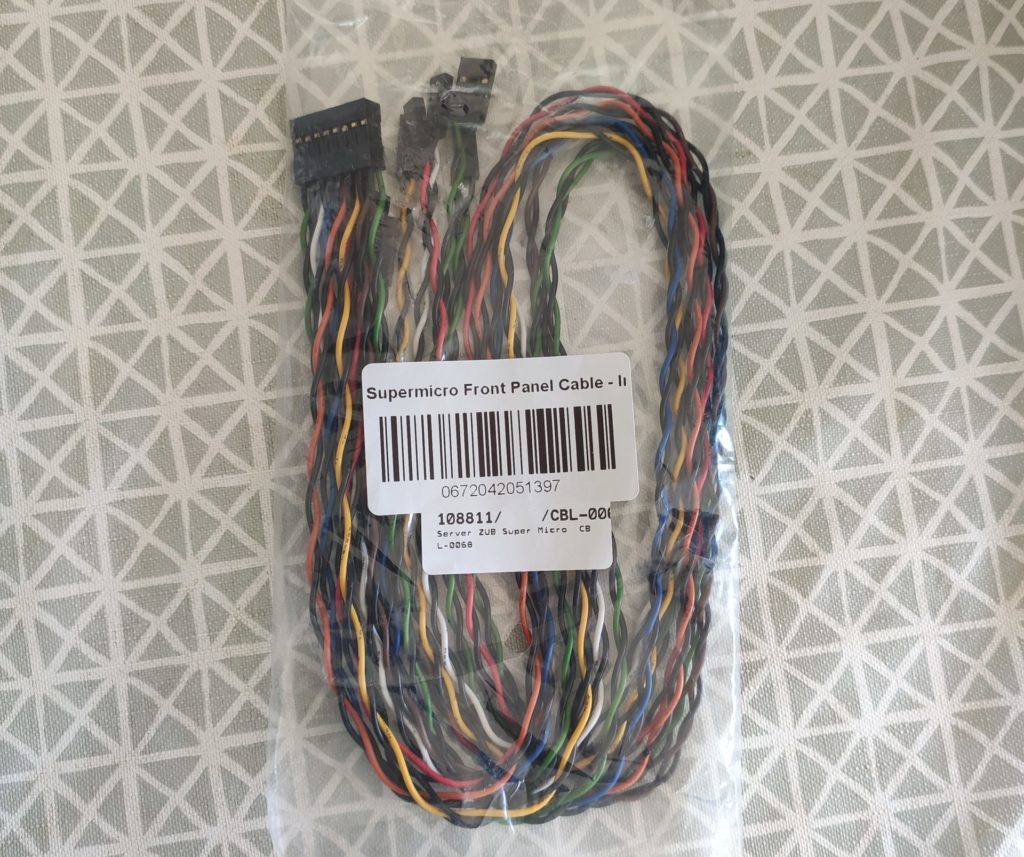

1.5) Accessoires
Le boitier dispose d’une connectique spécifique pour les Cartes mères de marque SuperMicro.
Il faudra donc se procurer un câble permettant de le connecter aux cartes mères standards.
Supermicro CBL-0068L :
- Câble Boitier SuperMicro vers Carte mère Standard
2) Consommation du NAS DIY
Le NAS est destiné à fonctionner 24h/24 et 7j/7.
La consommation est donc un point à ne pas sous-estimer dans la construction d’un NAS DIY.
Pensez-y avant de recycler une vielle machine équipée d’un CPU qui consomme 70 à 100W.

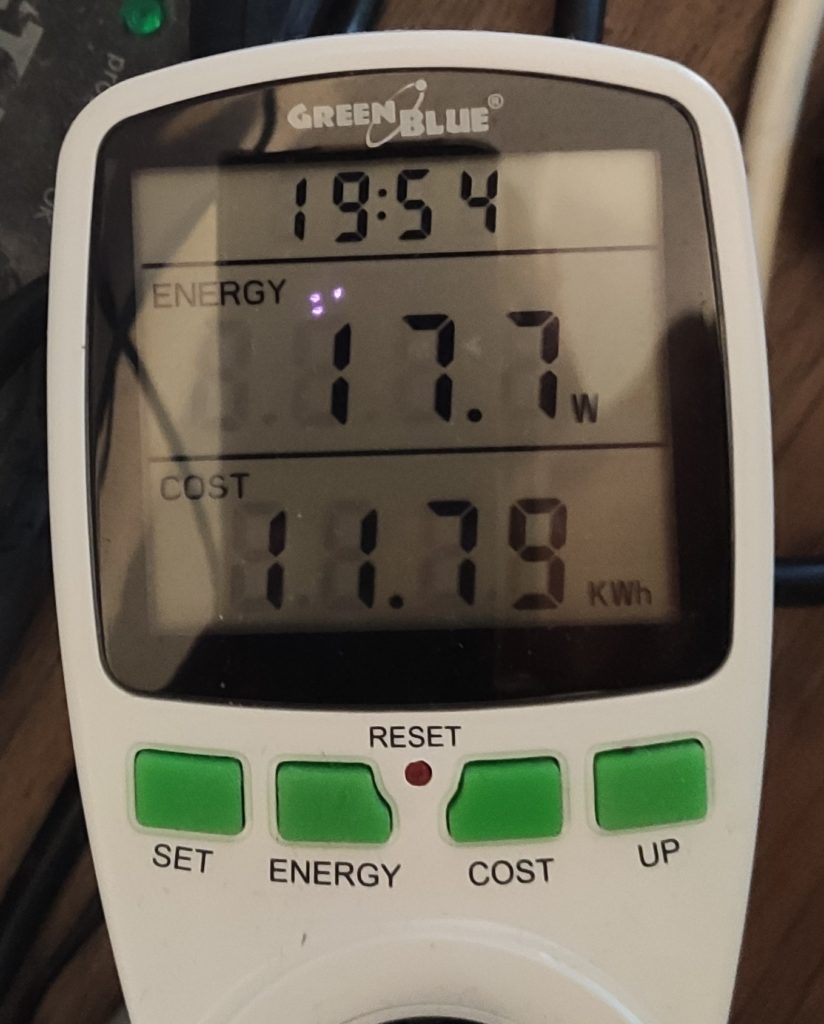

2.1) Coût
Mesures sur 26 Jours:
- Conso instant. : Entre 17 W et 21 W
- Conso Totale : 11.79 kWh sur 26 Jours
- Consommation Moyenne :
- Par Jour : 0,45 kWh (soit 0,07 €)
- Par Mois: 13,51 kWh (soit 2,16 €)
- Par Année : 164,25 kWh (soit 26,28 €)
Les calculs sont fait sur la base d’un prix fixe du kWh soit 0,16€.
3) NAS DIY vs Synology DS920+

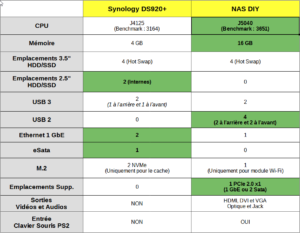

3.1) Tableau
Les points forts de chaque NAS sont mis en évidence.
Synology DS920+ : Environ 580€
NAS DIY 16 GB : Environ 424€
NAS DIY 8 GB : Environ 384€
3.2) Conclusion
Le NAS DIY est donc une solution pertinente car il permettrait de faire une économie d’environ 200€ et de bénéficier d’un matériel qui pourra évoluer dans le temps.
De plus, vous serez libre de choisir l’OS en fonction de vos affinités.
Quand il arrivera en fin de vie, la carte mère et les autres composants pourront facilement être recyclés pour faire un Mini PC ou Mini Serveur ayant une tout autre fonction.
En savoir plus sur Jj World
Subscribe to get the latest posts sent to your email.
Bonjour Kévin,
Merci ce guide qui va me largement faciliter mes recherches de matériel.
Une question cependant : est-il possible de booter sur une carte ssd m.2 ? (Je préférerai utiliser les 4 disques en raid 5 uniquement pour des données)
Cordialement
Laurent
Bonjour Laurent,
Le connecteur m.2 présent sur la carte mère ASRock J5005-ITX n’accepte que les modules Wi-Fi.
Pour un budget un peu plus conséquent, il existe la carte mère Supermicro A2SDI-4C-HLN4F
Merci pour cette réponse.
Effectivement, on ne joue pas dans la même cour… Mais cela correspond mieux à l’usage que je veux en faire !
Bonjour,
Quel OS as-tu choisi et quel retour peux-tu en faire (difficultés, impossibilité de faire ceci ou cela, facilité d’utilisation, etc)
Merci.
Bonjour,
J’utilise TrueNAS Core 12.
Je le trouve complet et facile d’utilisation.
Bonjour,
Config. intéressante mais je m’interroge pour savoir où est stocké l’OS ? sur un des disques de données ?
Avec 8Go de RAM, cela représente un budget de 400€ (à la louche) contre 340€ pour un DS220+ (2 baies me suffisent).
L’évolutivité est réel mais limité également par le processeur soudé à la carte mere.
Les performances semblent meilleures mais limitées par le réseau.
L’OS (DSM pour Synology) est irréprochable (stabilité, facilité, ……). Je n’ai jamais essayé TrueNAS, OMV, …… etc
J’hésite depuis plusieurs mois à changer mon vieux DS214+ soit par un NAS DIY ou par un DS220+.
Merci pour cet article.
Bonjour,
En ce qui concerne l’OS, il se trouve sur la clé USB. Il démarre très vite à condition d’avoir une clé USB décente.
Sur l’un des pools tu trouveras un dataset System qui contiendra des logs et autres :
https://www.truenas.com/docs/hub/tasks/advanced/system-dataset/
Pour le reste, j’espère que mon article t’a aidé à voir plus clair à défaut de t’avoir convaincu.
Bonjour,
Je préfère un Synology pour la simplicité, les applications, la compacticité et la qualité de l’OS.
Kevin, Laurent,
une alternative à Supermicro :
CPU Petium G4560 (2/4) à 80€ sur ebay + carte mere (idéalement avec 2 slots x16) pour 120€ + 16 GB
boot en raid 1 sur les 2 connecteurs m2 (on trouve les plus petit possible (35€ pièce)
une carte controleurgenre m1015 ou dell310 en mode IR 25€ sur ebay, à reflasher en IT
un boitier moche, 35€ avec alim
in fine, ça pulse (sauf pour des VM en pagaille
chez moi ça tourne comme ça depuis 3 ans, en 8*3To (Z2)
Bonjour,
je suis resté fidèle à Supermicro et j’ai bien fait, ils sont très sympa et de bon conseil !
J’ai quand même installé 4 disques de 10 T° chacun et deux disques SSD pour le système Debian et son backup.
Cela me constitue un NAS très correct qui sauvegarde efficacement tous mes macs et héberge mon cloud géré par NextCloud et quelques autres bien utiles aussi…
Mais c’est aussi un budget assez important !
Merci pour ce tutoriel. Si tu devais faire cette construction aujourd’hui (début 2023), quelles modifications apporterais-tu ?
Bonjour Will,
Je ne changerais rien.
En terme de rapport performance/prix, je n’ai toujours pas trouvé de solution moins consommatrice en électricité.
Cordialement.
